信越化学工業の半導体シリコン事業 〜世界トップシェアを誇る半導体の土台〜
Contents

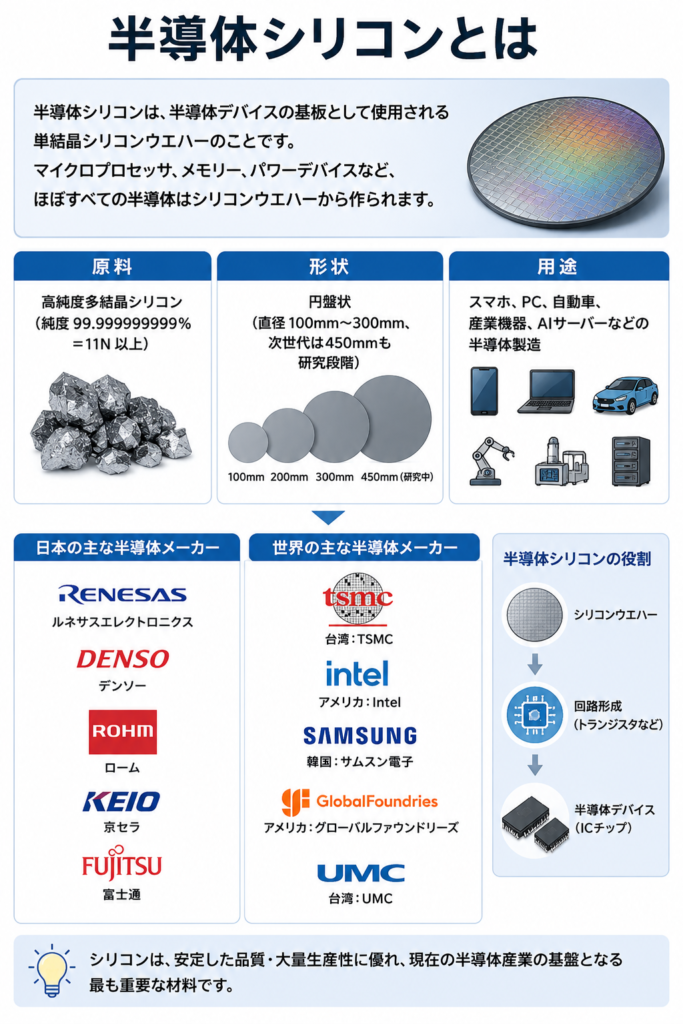

1. 半導体シリコンとは
半導体シリコンは、半導体デバイスの基板として使用される単結晶シリコンウエハーのことです。
マイクロプロセッサ、メモリー、パワーデバイスなど、ほぼすべての半導体はシリコンウエハーから作られます。
- 原料：高純度多結晶シリコン（純度 99.999999999％＝11N 以上）
- 形状：円盤状（直径 100mm〜300mm、次世代は450mmも研究段階）
- 用途：スマホ、PC、自動車、産業機器、AIサーバーなどの半導体製造
日本の半導体メーカーは、例えばルネサスエレクトロニクスやデンソーなどがあります。
世界的な半導体メーカーは、台湾のTSMCやアメリカのIntel、韓国のサムスン電子などがあります。

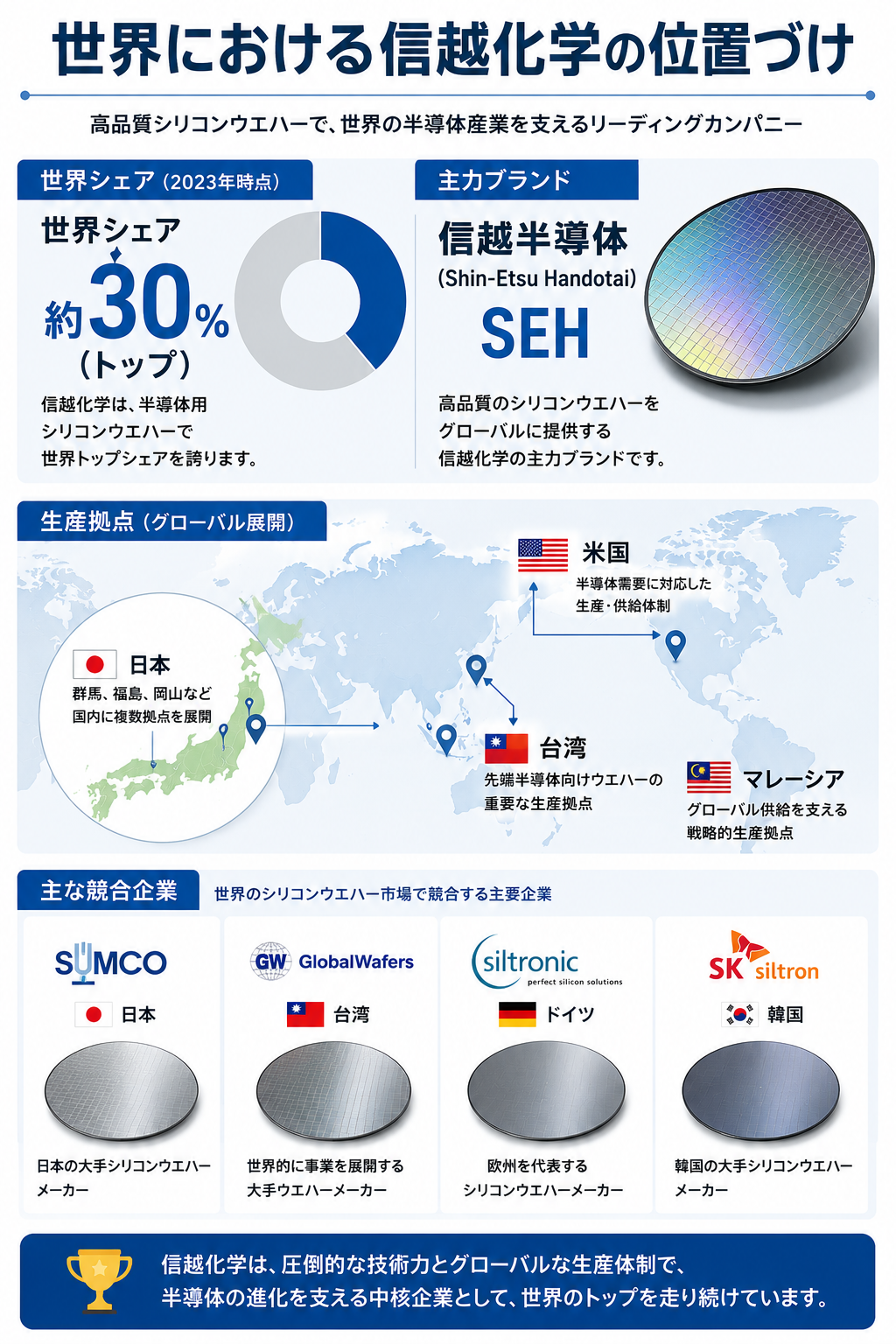

2. 世界における信越化学の位置づけ
- 世界シェア：約30％（2023年時点、トップ）
- 主力ブランド：信越半導体（Shin-Etsu Handotai, SEH）
- 生産拠点：日本（群馬、福島、岡山など）、米国、台湾、マレーシアなど
- 競合企業：SUMCO（日本）、GlobalWafers（台湾）、Siltronic（独）、SK Siltron（韓国）
3. 製造工程の概要
半導体シリコンウエハーの製造は、超高純度化と精密加工の連続工程です。
3.1 多結晶シリコン製造
- 金属シリコンを塩化水素と反応 → トリクロロシラン
- 蒸留で高純度化 → 水素還元で多結晶シリコンを析出
3.2 単結晶引き上げ（CZ法）
- チョクラルスキー法（CZ法）で多結晶シリコンを溶融し、単結晶インゴットを引き上げ。
3.3 ウエハー加工
- インゴットをスライス（薄い円盤状に切断）
- ラッピング（表面を平坦化）
- エッチング（化学的に表面の損傷層を除去）
- ポリッシング（鏡面仕上げ）
- 最終洗浄・検査（欠陥・パーティクルのチェック）
4. 信越化学の技術的強み
4.1 高品質と歩留まりの高さ
- 結晶欠陥が極めて少なく、均一な電気特性を持つウエハーを量産可能。
- 半導体メーカーの微細化（2nm世代）に対応する平坦度と清浄度を実現。
4.2 大口径ウエハー対応
- 300mmウエハー量産で世界トップクラス。
- 大口径化は1枚あたりのチップ生産数を増やし、コスト低減に寄与。
4.3 グローバル供給網
- 日本国内だけでなく海外にも複数拠点を持ち、供給安定性を確保。
5. 主な用途
- ロジック半導体（CPU、GPU、AIチップ）
- メモリー半導体（DRAM、NANDフラッシュ）
- パワーデバイス（EV、産業機器用）
- センサー（カメラ、IoT機器）
6. 市場動向と信越の戦略
6.1 市場動向
- 半導体需要はAIサーバー・EV・5G・データセンターの拡大で長期成長傾向。
- 技術トレンドは「微細化」「3D化」「大口径化」。
6.2 信越の戦略
- 次世代向け300mmウエハーの高機能化（低欠陥、特殊抵抗値制御）
- SOI（Silicon on Insulator）ウエハーなど付加価値品の拡大
- 国内外での設備増強による安定供給
7. 環境対応
- 製造工程での省エネルギー化
- 再生可能エネルギー利用の拡大
- ウエハー再生（リサイクル）技術の開発
8. 信越が世界トップを維持する理由
- 長年の技術蓄積（1960年代から半導体シリコン事業開始）
- 品質・信頼性が世界中の半導体メーカーから評価
- 多拠点生産による供給リスク分散
- 高付加価値製品ポートフォリオ（標準品から特殊品までカバー）
- 半導体需要の変動にも強い財務基盤と投資余力
9. 今後の展望
- AI・EVの普及に伴い、パワー半導体用ウエハーの需要拡大
- 次世代の450mmウエハーの実用化に向けた研究
- カーボンニュートラル実現に向けた製造プロセスの革新
- 新興国市場（インドなど）への半導体製造拠点増加に伴う供給拡大
10. まとめ
信越化学工業の半導体シリコン事業は、世界最大のシェアと最高品質を誇り、現代の半導体産業を文字通り「土台」から支えています。
その強みは技術・品質・供給体制にあり、今後も半導体需要の拡大とともに、成長を続けると見込まれます。
AI時代・EV時代の加速に合わせ、信越の半導体シリコンはますます重要性を増していくでしょう。
